村田電容代理商智成電子告訴你貼片電容規格型號參數怎么看

貼片電容的參數一般由: 系列名稱，體積，材質，電壓，容量，誤差，包裝組成。

貼片電容GRM32ER61A107ME20L（1210 X5R 10V 100UF 20%),下面我們把它分解開。

一、GR表示型號:村田貼片電容包含GC,GJ,GM,GQ,GR,KR,LL等

二、M表示系列:村田貼片電容包含H,M,A,D,3,J,L

三、32表示電容尺寸：村田貼片電容的尺寸包括0201-0402-0603-1206-1210-1812-2220（32是指尺寸長和寬3.2MM*2.5MM，就是我們熟知的1210電容）。

四、E表示厚度2.5MM，村田貼片電容常用的厚度5=0.5mm 6=0.6mm 8=0.8mm 9=0.9mm B=1.25mm C=1.6mm E=2.5mm

五、R6代表材質X5R，村田貼片電容的材質常用材質村田代碼有5C，R6，R7，F(xiàn)5等，具體的對應值如下：5C=COG/NPO/CH R6=X5R R7=X7R F5=Y5V

5C工作溫度是-55度+125度，溫度系數是0+-30ppm/度；

R6工作溫度是-55度+85度，溫度系數是+-15%；

R7工作溫度是-55度+125度，溫度系數是+-15%；

F5工作溫度是-30度+85度。溫度系數是+22,-82%

六、1A代表電壓10V,村田貼片電容常用電壓有0J，1A，1C，1E，1H等，對應值如下：0J=6.3V 1A=10V 1C=16V 1E=25V 1H=50V

七、107代表容量100UF

八、M代表精度+-20%,常用檔位有B、C、D、J、K、M、Z,具體對應值如下:B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

九、E20是村田內部代碼，不重要。

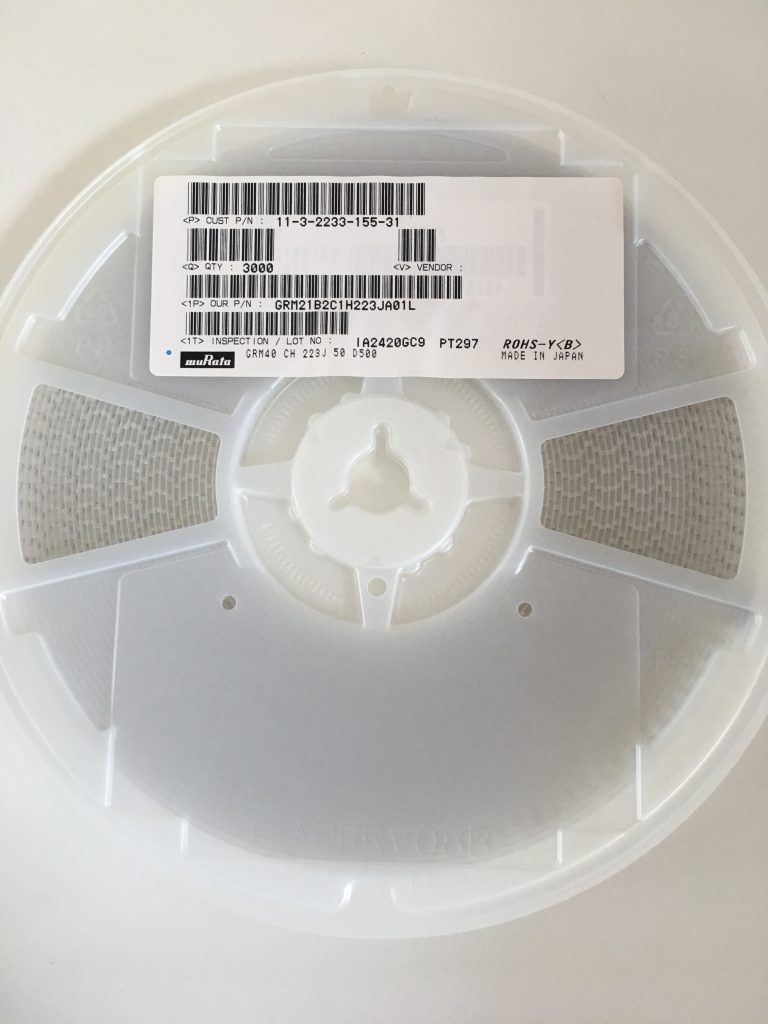

10、L表示包裝方式：直徑180MM壓紋帶（塑膠）編帶盤裝，還有D表示直徑180mm紙帶編帶盤裝；B表示散袋裝。

以上就是本文內容，如需要采購村田電容，歡迎聯系智成電子13510639094微信同號。
